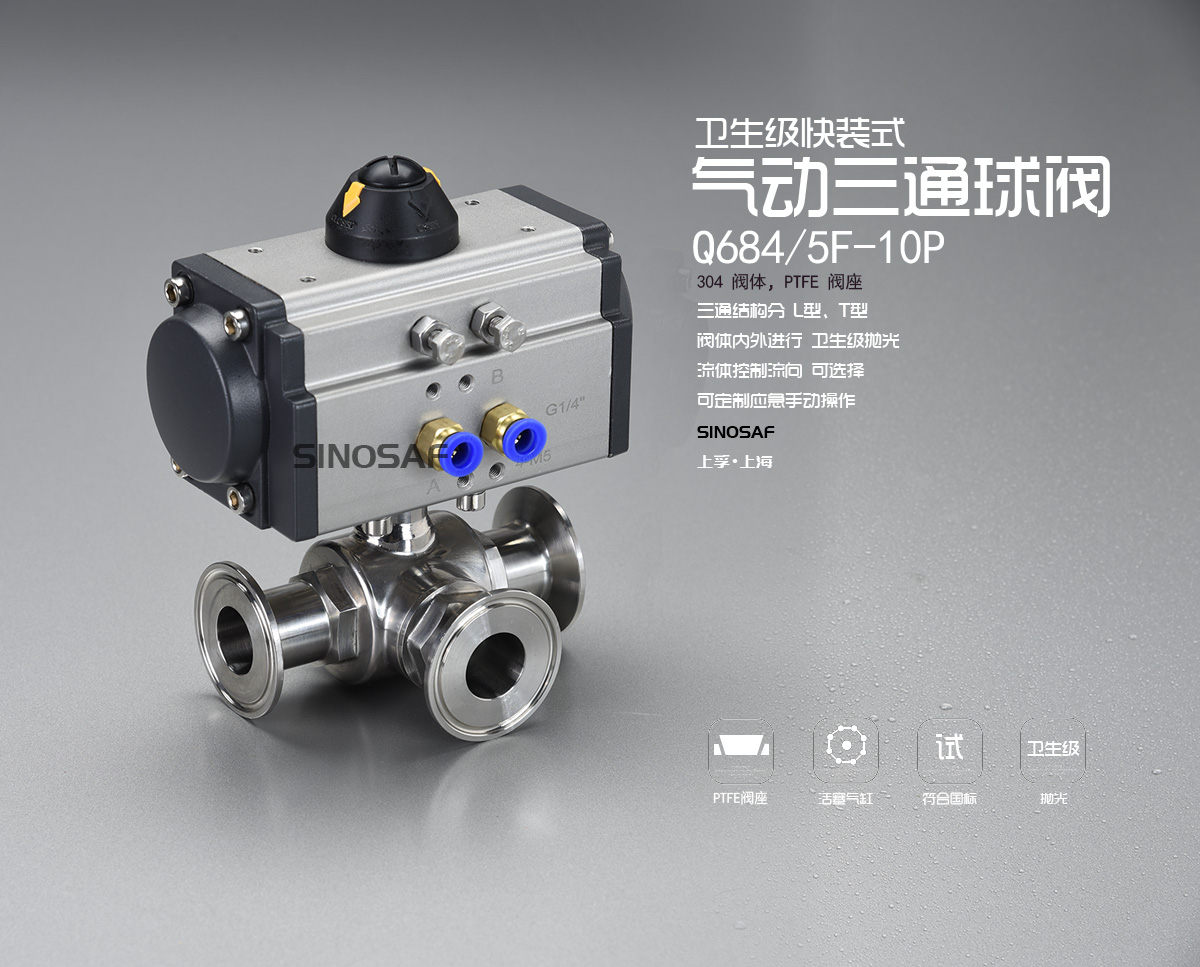

卫生级气动三通球阀，通过气动执行器带动卫生级三通球阀，实现三通球阀的换向控制，卫生级三通球阀可分为L型和T形，L型三通球阀可实现流体的管道切换，T形三通球阀，可实现流体的混流,分流，换向，可以根据用户的控制要求，实现不同流向的控制。球阀加工过程中，流道经过精密抛光和灭菌处理。其结构是由二部分阀壳组成，由两部分阀体从两端夹住中间阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非 常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维 设计，是为GMP要求而制造的。
卫生级气动三通球阀其主要特点如下：
1、孔径大小与管道一致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。
4、双层阀杆填料与对压碟型弹片装置。
| 公称通径 | 15～102mm |
|---|---|
| 公称压力 | PN1.0MPa |
| 阀轴材质 | 不锈钢 |
| 阀体材质 | 304/316/316L不锈钢 |
| 球体材质 | 304/316/316L不锈钢 |
| 阀座密封 | PTFE |
| 温 度 | PTFE≤150℃，H-PTFE≤180℃ |
| 连接方式 | 快装式 |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮等 |
| 特 点 | 安全卫生，密封好、使用寿命长 |
| 执行器型号 | DA\SA\ PA系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供卫生级气动三通球阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们的客服热线：400-808-8886，我们一定会尽心尽力为您提供优质的服务！
