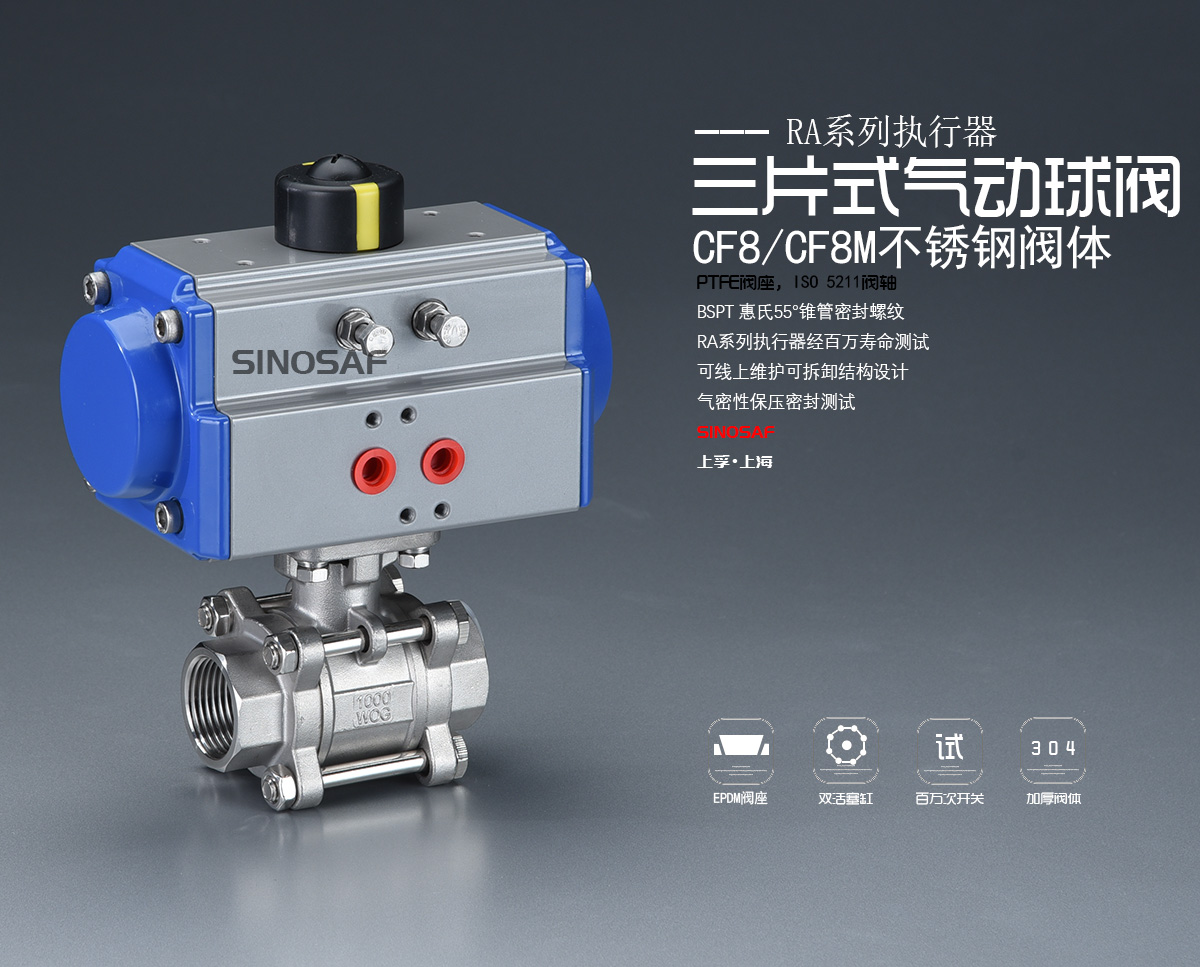

气动三片式内螺纹球阀

阀门型号：Q611F，Q611H
通径规格：DN15～DN100
结构形式：浮动直通式
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64
适用温度：-30～150℃
应用范围：蒸汽、气体、液体、油品、腐蚀性介质
产品特点：本品选用了RT型气动执行器，球阀是三片式结构，可以适用于空间有限的管道，中段可以单独拆卸进行更换密封阀座的维护，定制特别功能可联系我们的客服热线：400-808-8886，我们可以提供专业的技术支持。

内螺纹气动球阀产品概述

本公司的内螺纹气动球阀(丝扣气动球阀)分为整体式、两片式及三片式气动球阀。阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

气动三片式球阀简介：

气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。

气动三片式球阀优点：

1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空至高压力都可应用。
2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。
3，螺纹三片式气动球阀密封可靠，使用寿命长，开关动作迅速，检修起来方便，易拆装。

气动三片式球阀零件材料：

左右：阀体 WCB、CF8、CF8M、CF3M

阀座：PEFE、PPL、304、316

球体：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金属硬密封

中阀体：WCB、CF8、CF8M、CF3M

阀杆：2Cr13304、316、316L

填料压盖：WCB、CF8、CF8M、CF3M

可选附件：限位开关、定位器、电磁阀、减压阀

气动三片式球阀结构图

气动三片式球阀技术参数：

公称通径	DN15～DN100(mm)
公称压力	PN1.0、1.6、2.5、4.0、6.4MPa
连接方式	内螺纹
气源驱动	压缩空气4-6bar(可带手轮)
温度范围	软密封:-30～180℃；硬密封:-40～425℃
阀体结构	三片式球阀（开度可选）
密封材料	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）
适用介质	气体、液体、油类、腐蚀性介质等
阀体材质	开关模式（开关两位控制），调节型（4-20mA信号）

内螺纹气动球阀执行器参数

执行器型号	DA\SA\PA系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
