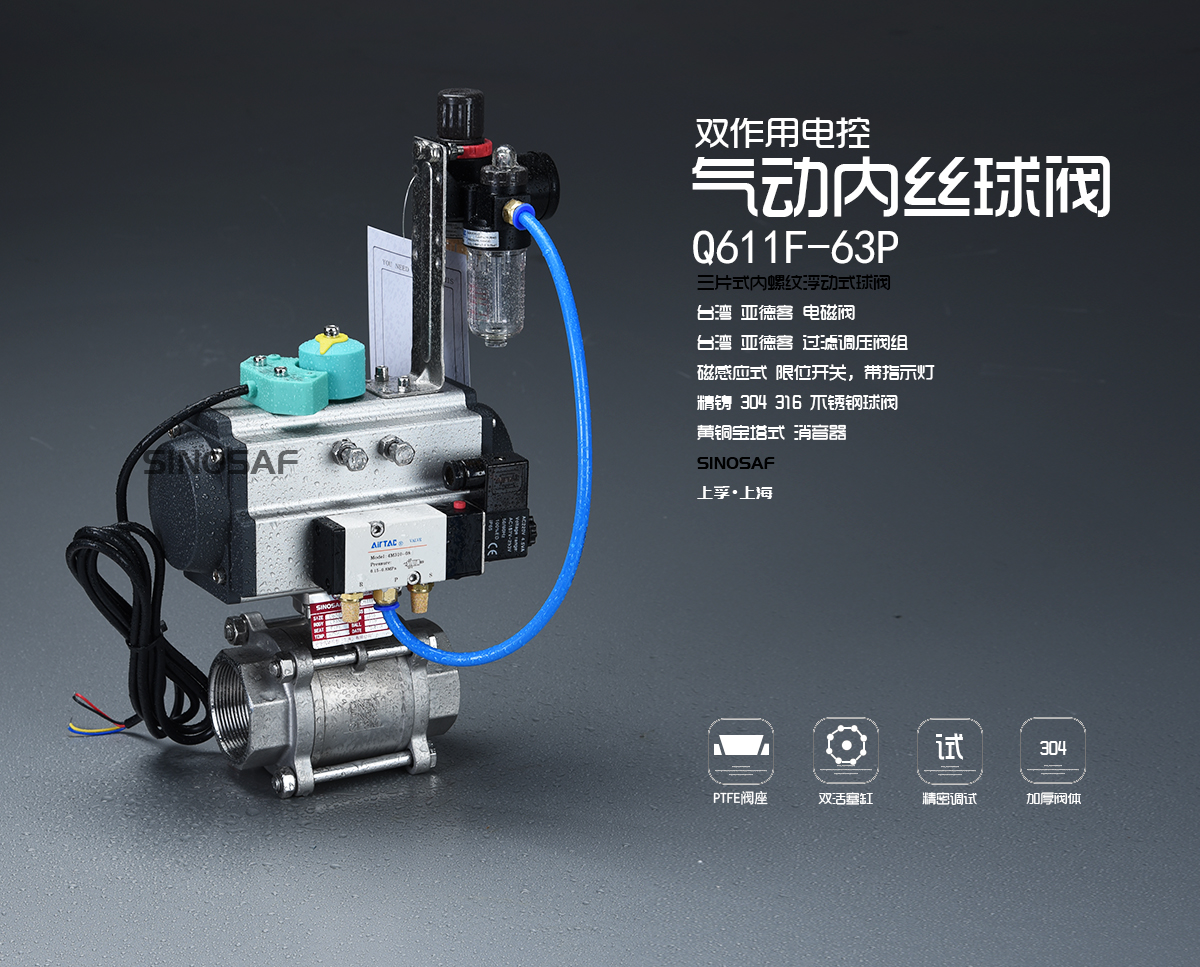

SINOSAF气动三片式球阀

  • 阀门型号:Q611F-1000WOG
  • 通径规格:DN15~DN100
  • 结构形式:浮动直通式
  • 阀体材质:不锈钢304、不锈钢316、不锈钢316L
  • 公称压力:1000WOG/PN63
  • 适用温度:-40~150℃
  • 应用范围:蒸汽、气体、液体、油品、腐蚀性介质
  • 配置说明:本品是耐压为1000PSI的三片式球阀,搭配DA型双作用气动执行器,耐压约63kgf,采用BSPT英制55度锥管密封螺纹,密封性能可靠,附件选配的是:AIRTAC牌4M310-08型电磁阀,电压可以提供AC220V或者DC24V,亚德客双杯过滤调压阀,和SINOSAF感应式回讯器,如需要防爆的可以提供防爆的附件。



SINOSAF内螺纹气动球阀 产品概述

本公司的内螺纹气动球阀(丝扣气动球阀)分为整体式、两片式及三片式气动球阀。本品是三段式或者称三片式阀体,采用三段式结构,由左右两片阀体与中间阀体组成,再用螺栓连接成一体,具有拆装简单维修方便等优点。铸造采用先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击,这个结构又可以称为防飞出设计。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀适用于PN1.0~6.3MPa,工作温度-29~150℃(密封圈为增强聚四氟乙烯耐温可以达到220℃)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

内螺纹气动球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.3 MPa(1000WOG)
阀体形式 三片式精铸阀体
连接形式 螺纹式
阀芯形式 "O"型球形阀芯
密封填料 PTFE、柔性石墨
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 DA系列单双作用气动执行器
控制方式 开关两位控制(本品)、4-20mA模拟量控制(需要选配定位器来实现)

内螺纹气动球阀 执行器参数

执行器型号 DA系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型DA系列气动执行器,有DA双作用式和单作用式SA(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

内螺纹气动球阀 零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

内螺纹气动球阀 性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

内螺纹气动球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们的客服热线:400-808-8886,我们一定会尽心尽力为您提供优质的服务!
