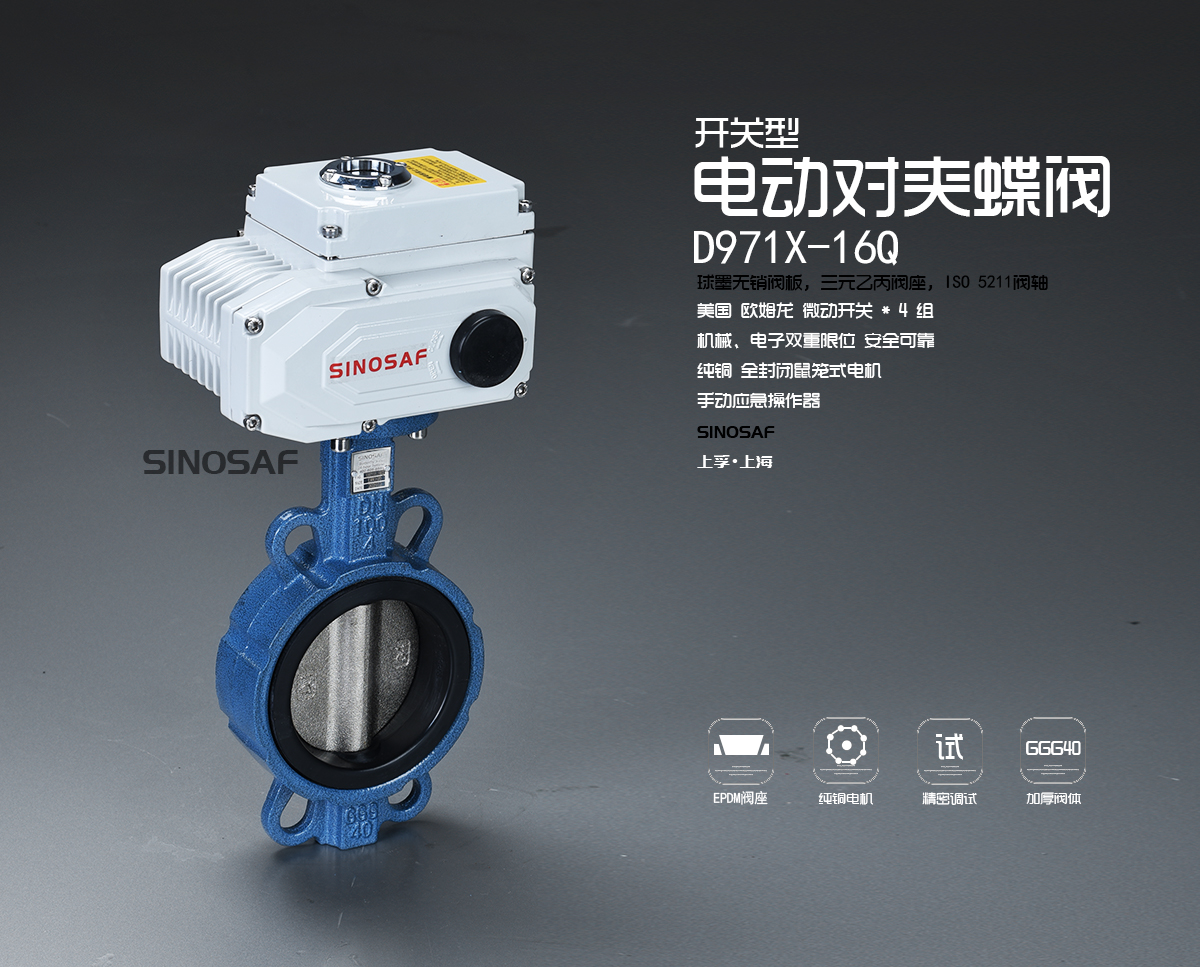

电动中线对夹蝶阀

阀门型号:D971X3,D971X5-10Q,D971X3,D971X5-16Q,

通径规格:DN50~DN1200

结构形式:中线型(对夹式,法兰对夹)

阀体材质:球墨铸铁GGG40

阀板材质:球墨铸铁QT450

公称压力:PN10、PN16

适用温度:-5℃~120℃

应用范围:气体、水、油品、非腐蚀性介质等

产品特点:结构简单,密封性能好,流阻较小,开关力矩也小





电动中线蝶阀原理:



电动中线蝶阀阀杆与蝶板垂直放置,阀杆从蝶板的中心通过,当阀门关闭,通过旋转阀板,阀板的外圆密封面挤压合成橡胶阀座,合成橡胶阀座产生弹性变形和弹性力形成的密封比压,以确保阀门的密封。


电动中线蝶阀结构特点:



1、该阀采用无销阀板结构,解决了老款销子脱落导致阀门无法正常开关的问题。

2、同杆设计成通杆,阀板与阀轴六角结构连接,使用寿命长。

3、由于阀座密封面与靠背为一体,从而减少了阀座的变形量。

4、蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。

5、阀座采用NBR或者EPDM橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变而形成弹性力作为密封比压保证蝶阀的密封。
