执行机构汽缸为铝合金压铸，驱动部为双活塞构造，实现了小型轻量化。

由最少的部件构成，发生故障的可能性非常低，耐用性优异。

备有执行机构专用电磁阀，可直接安装，作业非常简单。

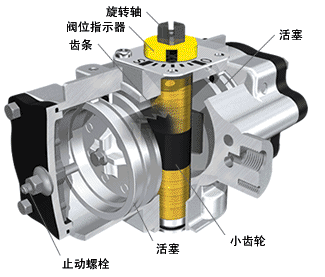

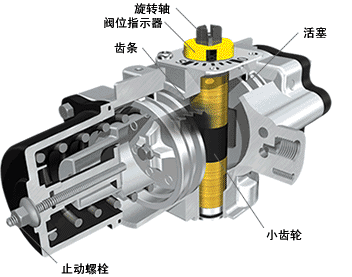

采用基于双活塞的齿条和小齿轮的构造，是效率性能优异的 90 度旋转型执行机构。

只需使用 2 个螺栓就能实现阀本体和执行机构之间安装。

只需使用 2 个螺栓就能实现阀本体和执行机构之间安装。

压缩机产生的压缩空气被存储到空气罐中，通过管道被输送到工厂内需要的场所。利用该压缩空气（气体），安装气缸等传动装置，使其做直线运动、旋转运动。

1) 动作速度快。

2) 使用遥控器可任意改变动作速度。

3) 可作为紧急关闭阀及紧急打开阀的驱动部使用。 （单动式·弹簧复位式）

4) 可用于开闭频率较多的情况。

5) 构造单一，便于维修｡

6) 通过改变供气压，可调整输出。（仅限双动式）

7) 也可用于节流控制（流量调节）。

8) 在防爆区域也能使用。（电气设备为防爆规格）

1) 由于需要计装空气，因此，需要除湿及尘埃的干燥机及过滤器等设备费用。

2) 如果供气源和执行机构之间的距离较大，则反应会变慢。（基于空气的压缩性）

3) 要获得高输出，执行机构则需要变大。

4) 气压、流量变动的话，会影响动作。

1) 单活塞结构
2) 柔性配置，灵活调整
3) 阀门安装用部件与 EX 型电动执行机构通用

4) KITZ 日本国内公司自行生产
5) 阀门安装部采用 ISO5211 标准,附件安装部采用 NAMUR 规格
6) 适合驱动阀门的公称通径为 10〜200mm(10K)

在一体型活塞上施力

在两个活塞上分别施力

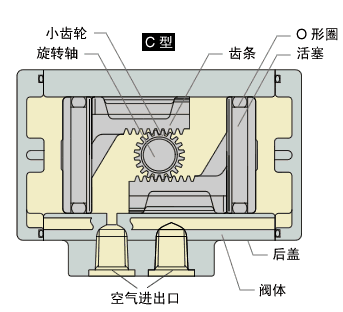

活塞中心轴和齿架及小齿轮轴位于同一轴上，顺滑动作。

活塞中心轴和齿架及小齿轮轴位于不同的轴上，使活塞易产生倾斜力。

●安装后，如果要改变执行机构安装方向

●要增加气动元件时

●要改变停止供气时的动作方向

●要加装感知阀门动作情况的传感器（或开关）时

●加装执行机构，想实现自动驱动时

▼空气停止时的动作方向变化

使用安装板 + 管道的附件安装

直接安装（NAMUR 规格）

▼安装方向更改
